Тиристоры, диоды в модульном исполнении на токи более 100А (тиристорно-диодные модули).

        Тиристоры и диоды модульного типа в силу своих конструктивных особенностей наиболее востребованы в современном промышленном оборудовании и устройствах. В сравнении с таблеточными тиристорами и диодами  данные изделия имеют  малые габаритные размеры, более компактны, упрощена система их монтажа. Электрически изолированное основание для отвода тепла позволяет устанавливать на один общий охладитель большое количество модулей, выигрывая в компактности и электрической безопасности.

        Каталог иллюстрированный в формате PDF (4,3 МБ) можно скачать здесь.

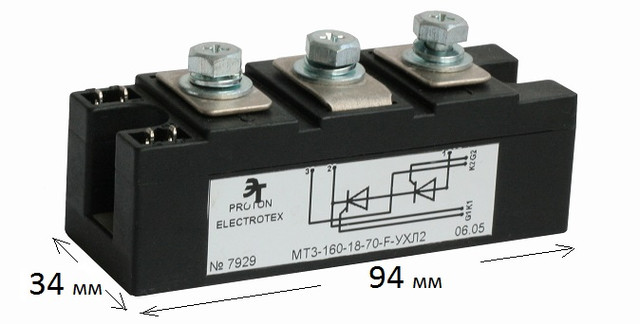

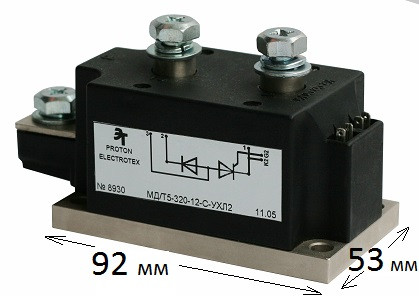

Корпус F	Корпус С1

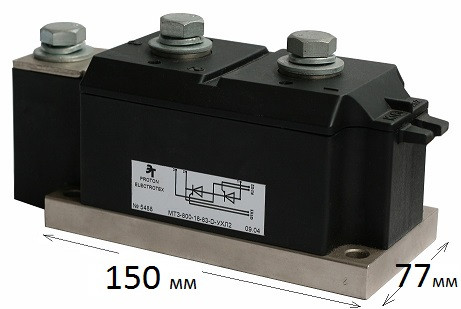

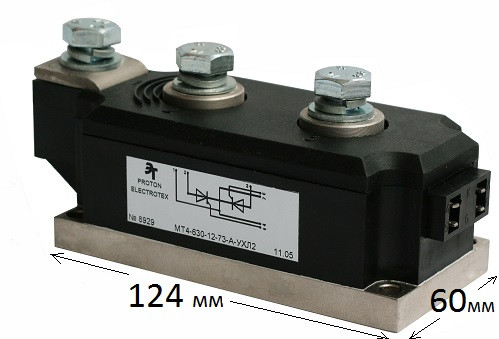

Корпус А2	Корпус D

    Управление тиристорами модуля   можно реализовать с помощью драйвера управления   силовыми тиристорами также нашего производства АО "Протон-Электротекс". Подробная информация здесь.

                       Выбор модуля по размерам и параметрам:

              Данные модули изготавливаются в корпусах стандартных, по габаритам и присоединительным размерам совпадают с импортными изделиями, например  немецким производителем SEMIKRON (типа модуля  SKKT122 …, SKKT132 …, SKKT162 …, SKKT250 …, SKKT330 …, SKKT500 …, SKKD162 …, SKKD260 …, SKKD380 …, SKKH162 …, SKKH430 …и др. ), европейского IXYS ( MCC162-16io1 ,  MCC312-16io1 , MDC500-22 и др. ), Siemens, IR ( IRKT250/16E ) швейцарским АВВ (TT500N16KOF) , английским Westcode, Epcos, отечественными типа МТТ, МДД, МТД.

          Замены на модули АО "Протон-Электротекс", проведённая нами с более выгодной экономической составляющей для потребителя, в большинстве случаев позволили также увеличить и ресурс безотказной работы.

       Ниже представлен список наиболее распространённых модулей европейских производителей, которые заменялись  нами в 2010-20г.г. с гарантийным сопровождением 24 месяца и технической экспертизой  лаборатории надежности в случае возможных отказов:

             Импортные тиристоры, диоды:                          Вариант замены от УП "Силовая электроника":

• MCC162-16io1 тиристорный модуль фирмы IXYS     ―                     MT3-201-18-F-У2
• MCC312-16io1 тиристорный модуль фирмы IXYS     ―                     МТ3-320-18-С1-У2
• IRKT250-16PBF тиристорный модуль IR                    ―                     MT3-320-18-C1-Y2
• MCD500-16io1 тиристор-диод IXYS                           ―                     МТ/Д3-540-16-А2-У2
• SKKT162/16E тиристорный модуль SEMIКRON         ―                     МТ3-201-18-F-Y2
• SKKT250/16E, SKKT330/12E модуль SEMIКRON       ―                     МТ3-320-18-С1-У2
• TD425N16KOF  тиристорно-диодный модуль АВВ      ―                     МТ/Д3-540-18-А2-У2
• TT500N16KOF  тиристорный модуль АВВ                  ―                     МТ3-595-18-А2-У2
• AZD1080S28 диодный модуль Peseico (Италия)        ―                      МД3-1000-28-D-У2

     Предлагаемые замены поставляются с паспортами и протоколами технических испытаний каждого изделия.

      Условные обозначения стандартных изделий (на примере модуля тиристорного МТ3-320-12-C1-У2 :

1. МТ — тиристорный модуль, МД — диодный модуль, МТ/Д — тиристорно-диодный модуль, МД/Т — диодно-тиристорный модуль;
2. Схема соединения двух полупроводников внутри модуля:

3. Средний ток в открытом состоянии (320 Ампер)
4. Класс по напряжению 12 (до 1200 Вольт повторяющееся импульсное напряжение в закрытом состоянии, обратное)
5. Классификация по параметрам, размеру: С — 53х92 мм, D — 77х150 мм, А — 60х124 мм, F — 34х94 мм.
6. Климатическое исполнение (У2 — умеренно-холодное).

    В тиристорных изделиях модульного типа из-за их компактности значимыми являются показатели тепловых и термоциклических характеристик, ресурсов наработки на отказ. Лучшие показатели в первую очередь связаны с применяемыми передовыми технологиями производства, использованием тех или иных материалов, влияющих на конечную стоимость. Поэтому, при выборе потребитель сталкивается с широким ценовым разбросом предложений от различных производителей, и, не обращая внимание на данное обстоятельство, склоняется к покупке более дешевых.

       Рекомендуем, из опыта работы, более серьезно и внимательно, в отличии от традиционных тиристоров, относиться к выбору поставщика и производителя таких изделий.

    Модули, предлагаемые нами, позиционируется на мировом рынке в сегменте изделий серьезного качества, с преобладанием экспорта в европейские страны. В отличии от традиционных сплавных и менее затратных технологий, данные модули изготовлены по прижимной технологии крепления кремниевой структуры с использованием, что очень важно в таких изделиях, качественных материалов и компонент, улучшающих тепловые параметры изделий, показатели отказов при термоциклических нагрузках.

    Как следствие, после длительных испытаний в лаборатории UL (США) ряд приборов модульного исполнения аттестованы на соответствие стандарту качества UL1557. Номер файла UL подтверждающий аттестацию E255404 (http://www.ul.com/, раздел Certification). Это позволяет успешно конкурировать с элитой мирового производства силовых полупроводников, в сегменте изделий найлучшего качества, так как данный стандарт подтверждает качество и надежность модулей в данном исполнении и дает возможность устанавливать их в электротехническое оборудование, поставляемое на территорию США.

   С особенностями конструкции и применения можно ознакомиться в разделе «Презентация и документы для скачивания» .   О том, как приобрести приборы у нас в небольших количествах можно ознакомиться в разделе: «Часто задаваымые вопросы» .

   Ниже в спецификациях для скачивания отражена в печатной форме основная номенклатура выпускаемых изделий данной категории.
