Тиристоры силовые низкочастотные, тиристоры быстродействующие, тиристоры импульсные, тиристоры частотные, тиристоры лавинные, тиристоры сверхбольшой мощности .
Предлагаемые изделия производства "Протон-Электротекс", Россия, с полной сопроводительной документацией, протоколами технических испытаний, выходным контролем ТУ и гарантийным сопровождением 24 месяца. В ассортименте есть также более дешевые, так называемые «аналоги», азиатского производства, которые продаём с уведомлением о происхождении, с ограничениями гарантийного сопровождения и отсутствием техдокументации.
Каталог илюстрированный по данной продукции в формате PDF (4,3 МБ) можно скачать здесь.
Выбор модели силового тиристора по основным параметрам и назначению:
Общее назначение тиристора |
Начало маркировки тиристора |
Тип корпуса |
Токи (А) |
Напряжения (В) |
Перечень |
Низкочастотный тиристор |
Т161 –, Т171 –, Т271 –, Т371 –, Т471 –, Т175 – . |
штыревой |
125 — 320 |
100 — 1600 |
смотреть |

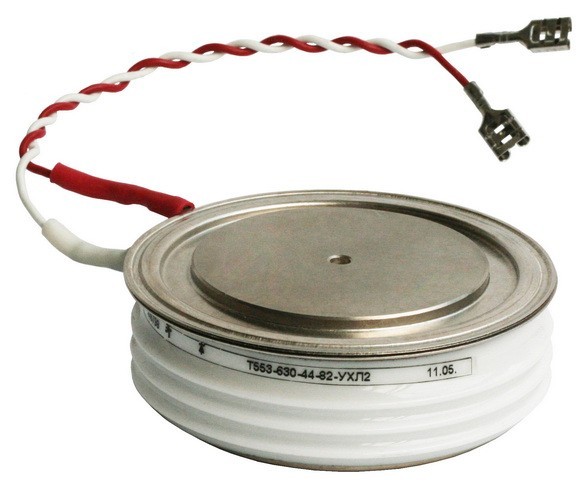

Низкочастотный тиристор |
Т123 –, Т133 –, Т233 –, Т333 –, Т433 –, Т933 – . |
таблеточный |
160 — 630 |
100 — 4400 |
смотреть |
Низкочастотный тиристор |
Т143 –, Т243 –, Т343 –, Т443 –, Т543 – . |
таблеточный |
250 — 1250 |
100 — 6500 |
смотреть |
Низкочастотный тиристор |
Т153 –, Т253 –, Т353 –, Т453 –, Т553 –, Т853 – . |
таблеточный |
500 — 2000 |
100 — 6500 |
смотреть |
Низкочастотный тиристор |
Т173 –, Т273 –, Т373 –, Т473 –, Т673 –, Т193 –. |
таблеточный |
1250 — 5000 |
1000 — 6500 |
смотреть |
Лавинный тиристор |
ТЛ271 – . |
штыревой |
250 — 320 |
600 — 1200 |
смотреть |
Быстродействующий тиристор |
ТБ261 – , ТБ271 – . |
штыревой |
125 — 250 |
100 — 1400 |
смотреть |
Быстродействующий тиристор |
ТБ133 – , ТБ233 – , ТБ333 – , ТБ933 –. |
таблеточный |
200 — 400 |
1000 — 3600 |
смотреть |
Быстродействующий тиристор |
ТБ143 – , ТБ243 – , ТБ943 – . |
таблеточный |
400 — 630 |
1000 — 3600 |
смотреть |
Быстродействующий тиристор |
ТБ153 – , ТБ453 – , ТБ953 – , ТБ173 –. |
таблеточный |
630 — 2000 |
1000 — 3600 |
смотреть |
Быстродействующий импульсный тиристор |
ТБИ261 –, ТБИ271 –, ТБИ371 –, ТБИ175 –. |
штыревой |
125 — 250 |
100 — 1400 |
смотреть |
Быстродействующий импульсный тиристор |
ТБИ133 –, ТБИ333 –, ТБИ533 –, ТБИ933 –. |
таблеточный |
250 — 400 |
1000 — 3600 |
смотреть |
Быстродействующий импульсный тиристор |
ТБИ143 –, ТБИ243 –, ТБИ343 –, ТБИ443 –, ТБИ543 –, ТБИ643 –. |
таблеточный |
400 — 630 |
1000 — 2200 |
смотреть |
Быстродействующий импульсный тиристор |
ТБИ153 –, ТБИ253 –, ТБИ353 –. |
таблеточный |
700 — 1250 |
1000 — 3400 |
смотреть |
Быстродействующий импульсный тиристор |
ТБИ173 –, ТБИ273 –, ТБИ373 –, ТБИ473 –, ТБИ673 –, ТБИ773 –, ТБИ873 –. |
таблеточный |
1600 — 2000 |
1000 — 4000 |
смотреть |
Быстродействующий частотный тиристор |
ТБЧ123 –, ТБЧ133 –, ТБЧ143 –, ТБЧ343 –, ТБЧ153 –. |
таблеточный |
400 — 1000 |
1000 — 1400 |
смотреть |
Дополнительно:
ТИРИСТОРЫ СНЯТЫЕ С ПРОИЗВОДСТВА И ИХ СОВРЕМЕННЫЕ АНАЛОГИ— смотреть здесь;
АНАЛОГИ ЗАРУБЕЖНЫХ ТИРИСТОРОВ НИЗКОЧАСТОТНЫХ — смотреть здесь;
АНАЛОГИ ЗАРУБЕЖНЫХ ТИРИСТОРОВ БЫСТРОДЕЙСТВУЮЩИХ, ЧАСТОТНЫХ — смотреть здесь;
ТИРИСТОРЫ СО СПЕЦИАЛЬНЫМИ ПАРАМЕТРАМИ –
- с учётом изменённых техтребований по электрическим параметрам для замены устаревших тиристоров и старых годов выпуска (например тиристор Т160, ТЛ2-200, ТЛ4-250, ТЧИ100, Т500, Т320, ТБ400, Т15-160 и др.). Изготовливаем тиристоры для замены импортных производства Westcоde, АВВ, Semikron, Powerex и др. (срок 3-4 недели). Большинство таких тиристоров изготавливаются по техусловиям УП "Силовая электроника" и имеют маркировку отличную от серийных образцов. Гарантийное сопровождение по замене минимум 24 месяца.
- с прицезионным подбором по электрическим параметрам тиристоров в группы параллельного или последовательного соединения, в других случаях, где требуется особый подбор параметров по техническим требованиям применения и эксплуатации;
- в сборе с охладителем (при отсутствии у потребителя технической возможности правильной сборки с соблюдением основных подходов к монтажу и эксплуатации);
Иногда приобретение тиристоров европейского производства конкретной фирмы при ремонте оборудования для потребителя весьма затруднительно. Причин много, отсутствие на рынке, сроки поставки зачастую огромны, а цены высоки. Однако рассмотрение варианта замены на изделия других производителей, в основном из-за неуверенности в её возможности, как-то не рассматривается. У нас можно проконсультироваться по возможности такой замены, выбрать вариант замены с гарантийным сопровождением.
Ниже представлены некотрые модели импортных тиристоров, замененные нами в последнее время на аналогичные на промышленных предприятиях с гарантийным сопровождением 24 месяца и технической поддержкой специалистов лаборатории надежности в случае возможных отказов:
- Т83-800-04-50OLA тиристор низкочастотный;
- TD425N16KOF, МСС310-14, MCC312-16-IO1, MCC162-16io1 тиристорные модули ;
- 5STP33L2800 тиристор фирмы ABB (Швейцария) ;
- 5STP03D6500 тиристор ABB (Швейцария);
- 5STP08G6500 тиристор ABB (Швейцария) ;
- 5STP38N4200 (стоимость не более 1200 Евро) тиристор ABB (Швейцария);
- N390CH32 тиристор фирмы Westcode (Англия);
- N1132NC320 тиристор Westcode (Англия);
- R3047TC28N тиристор Wescode (Англия);
- THYRISTOR AT405 Poseico (Италия);
- THYRISTOR AT908 Poseico (Италия) ( < 1000 Eвро );
- 400U080D, 400U120D тиристор низкочастотный;
- R270CH08 тиристор частотный Westcode (Англия);
- ТFI 153S-800-12-7C43 тиристор быстродействующий импульсный ESTEL(Эстония);
- TFI243-400-20-662 тиристор быстродействующий импульный ESTEL ;
- TT500N16KOF тиристрный модуль фирмы АВВ (Швейцария) - ТТМ503Н16-Н3УХЛ2;
- МТБ5-330-24-А2К3-А-УХЛ2;
- МДЧ3-320-18-Н4-С-УХЛ2;
- ТFI143-400-126C43 тиристор быстродействующий импульсный ESTEL(Эстония) - TFH943-500-11-A2C4-УХЛ2.
- KP1000-14 тиристор силовой низкочастотный производства КНР.
- ST330C12P0 (Т330С12-М24-УХЛ2)
ТИРИСТОРЫ ВЫСОКОВОЛЬТНЫЕ НА 6500 Вольт –
линейка высоковольтных тиристоров допустимым напряжением UDRM = 6500 В типа T473-1250-65 , T673-1250-65, T653-800-65, Т953-800-65, T643-320-65, T743-320-65. Преимущественные отличия: в данной серии применен центральный управляющий электрод, обеспечивающий стабильную работу тиристоров в режимах малых анодных токов, снижены статические потери, малый разброс заряда обратного восстановления для последовательного соединения. Рекомендуются также применять при замене вышедших из строя тиристоров, в том числе импортных, что позволит значительно улучшают надежность функционирования оборудования, например, устройств плавного пуска электродвигателей или преобразователей различных производителей. Используются в производстве ключей тиристорных устройств плавного пуска асинхронных двигателей, компенсаторов реактивной мощности.
На партию поставляемых в адрес потребителя тиристоров прилагается паспорт, сертификат качества, протоколы испытаний, где указываются измеренные при испытаниях индивидуальные электрические параметры каждого прибора:
- Заводской номер тиристора;
- Импульсное прямое напряжение Utm;
- Отпирающее прямое напряжение и ток;
- Класс прибора;
- Критическая скорость нарастания прямого напряжения в закрытом состоянии В/мкс;
- Время выключения;
- Время обратного восстановления;
- Максимальный обратный ток при восстановлении;
- Заряд обратного восстановления.
Условные обозначения тиристоров (на примере тиристора Т143-630-12-А2Т2-УХЛ2):
Т |
143 — |
630 — |
12 — |
А2 |
Т2 — |
УХЛ2 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
- T — тиристор низкочастотный
- 143 – 1 конструктивное исполнение, 4 габаритные размеры, 3 тип корпуса.
- 630 – средний ток в открытом состоянии 630 Aмпер.
- 12 – класс по напряжению (до 1200 Вольт повторяющееся импульсное напряжение в закрытом состоянии).
- А2 – критическая скорость нарастания напряжения в закрытом состоянии 1000 В/мкс.
- T2 – группа по времени выключения 160 мкс.
- УХЛ2 – климатическое исполнение умеренно-холодное.
Как приобрести приборы у нас в небольших количествах, как ориентироваться на рынке предложений по цене и качеству, а также с вопросами технической эксплуатации можно ознакомиться в разделе: «Часто задаваымые вопросы». Обращаем внимание на то, что продукция имеет на рынке «копии» сомнительного качества азиатского происхождения. Пример смотреть здесь.
